Регульований блок живлення потрібна штука. Взагалі вважаю, блоків живлення має бути достатня кількість. Знадобився батькові, для дрібних потреб, регульований блок живлення. Вивчивши свої поклади, набралося деяку кількість компонентів. Вирішив зібрати маленького розміру БЖ.
Що знадобиться для виготовлення?
Відповідним корпусом для моєї затії, застосовна коробочка від старого модему. Зафарбовувати віконця під світлодіоди не буду. Схему малювати не став, вона дуже проста. Знижувати мережеве напруга буде мережевий БЖ. Регулювати вихідну напругу буде китайський модуль LM2596 DC-DC.
В якості основи, застосую мережевий БЖ від нетбука. Він має малі розміри. Вихідна напруга 19 вольт і максимальний струм 1,54 ампера.
Регулювати вихідну напругу, буду за допомогою даного модуля. Він досить надійний і дешевий.
Підлаштування резистор модуля, заміню регулювальним. Резистор поєднаний з вимикачем, дуже зручно. Можна застосувати без вимикача, але тоді потрібен окремий вимикач.
Індикатором вихідної напруги служить вольтметр з Китаю. Він компактний і досить точний.
Клеми застосував китайські, типу «банан». Не принципово, можна застосувати будь-які підходящі.
Мережевий роз’єм, який є. Зняв зі старого ліхтарика.
Малогабаритний і регульований блок живлення своїми руками
Першу допрацьовую кришку. Потрібно розмітити місця під вольтметр і резистор. Клеї малярний скотч і размечаю на ньому.
Вирізаю вікно під вольтметр гострим ножем. Отвір свердлю відповідним свердлом. Приміряю. Вісь резистора виявилася довгою, підріжу на наждаку. Так само потрібно зробити пропил під ручку.
На нижній частині корпусу встановлюю клеми. Так само прикручую дроти. Дроти підуть на регулювальний модуль.
Підрізаю отвір на задній частині корпусу. Встановлюю роз’єм для підключення мережного шнура.
Зайві отвори заклею пізніше. Закрию їх відрізком кришки принтера.
Встановлюю модуль регулювання і підпоюю до нього дроти. Так само выпаял підлаштування резистор. Замість выпаянного резистора припаяв дроти.
Вихід блоку живлення нетбука з’єдную з модулем регулювання. Дроти распаиваю на регулювальний резистор. З мережевого роз’єму один провід заводжу на блок живлення. Другий розриваю вимикачем резистора.
Для живлення вольтметра застосую стабілізатор на TL431. Стабілізатор зібраний за стандартною схемою. Я вибрав харчування в 9 вольт. Розрахунок резисторів справив в онлайн калькуляторі.
Плати фіксую відрізками ПВХ пластику. Капаю клей і прикладаю відрізок. Пластик прихоплюється моментально. Тримається відмінно.
Стабілізатор фіксую термо клеєм. Тримається відмінно. Плекаю стабілізатор з виходу основного джерела 19 вольт.
Распаиваю дроти з вольтметра до стабілізатора. Встановлюю регулювальний резистор. На резистор одягаю ручку. З’єдную обидві половинки корпусу і скручую гвинтом.
Результат роботи БЖ
Вихідна напруга регулюється від 1,24 вольт.

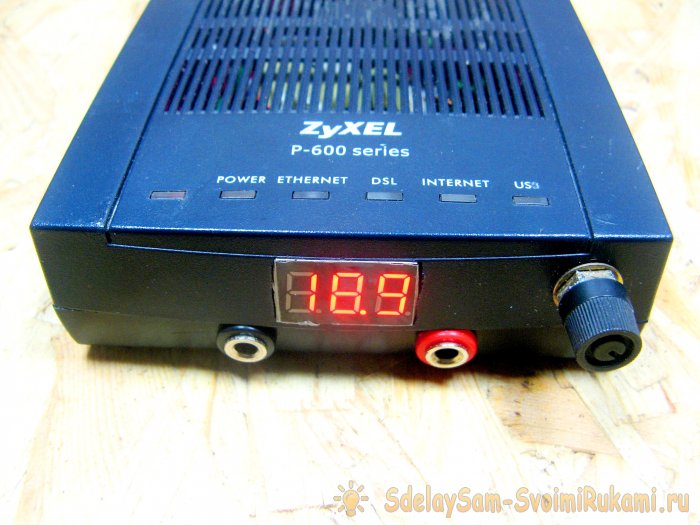

До 18,9 вольт.
Вихідна напруга стабільний. Даний блок відмінно підійде для дрібних домашніх потреб. Хоч регулювати оборотами вентилятора, хоч регулювати яскравістю світлодіодної стрічки.
Такий от маленький блок живлення з регулюванням вийшов. В даному корпусі пасивне охолодження. Якщо застосовувати закритий корпус, але потрібно подбати про вентиляцію повітря.
